（除氟）緊固件污水處理設備2023.4.15

一、水質來源

根據業主提供的環評報告資料及現場實際勘察，項目建設2條清洗線，單條清洗線包含堿洗過程、一次清洗、光澤劑清洗、二次清洗，本項目廢水來源于不銹鋼螺釘加工過程中的清洗，主要為堿洗排水、一次、二次水洗排水、預熱排水。

二、設計處理水量、進水水質及出水排放標準

進水水質及出水排放標準      單位：mg/l，pH除外

3.2、設計原則

① 依據污水水質特點，采用成熟可靠的處理工藝和設備，實用性和先進性兼顧，保證污水達到排放標準。

②  方案設計中盡量減少占地，合理布局，節省投資。

③  方案力求工藝成熟，運行穩定。

④  設計中盡量降低建設費用，減輕企業負擔，達到低投入、高收效的目的。

⑤ 設計時充分考慮污水處理系統配套的減振、降噪、除臭措施，從而防止對環境的二次污染。

⑥  污水處理設施能夠耐高峰沖擊負荷。

四、廢水處理工藝的確定

本項目廢水來源于不銹鋼螺釘加工過程中的清洗，主要為堿洗排水、一次、二次水洗排水、預熱排水，根據同行業生產情況了解，水質弱堿性，廢水中含有乳化油及氟化物，其治理重點是降低石油類、氟化物的濃度，達到排放標準，根據多年來從事同類工程的實際經驗及我公司通過實驗小試，最終確定設計采用生產廢水通過多級隔油收集池收集，均勻均質，便于后續處理，廢水經提升泵提升至溶氣氣浮機，通過投加破乳劑、絮凝劑PAC及助凝劑PAM，去除水中COD、懸浮物及石油類等污染物，氣浮出水至中和池，池內投加鹽酸調節pH及氯化鈣混合均勻后提升至兩級混凝反應沉淀裝置，通過向反應池內投加氯化鈣、PAC及PAM助凝劑，加速沉淀廢水中懸浮物、氟化物，沉淀出水自流至后續深度除氟裝置，設施出水提升至石英砂、活性炭過濾器進一步過濾處理，保證出水達標后外排

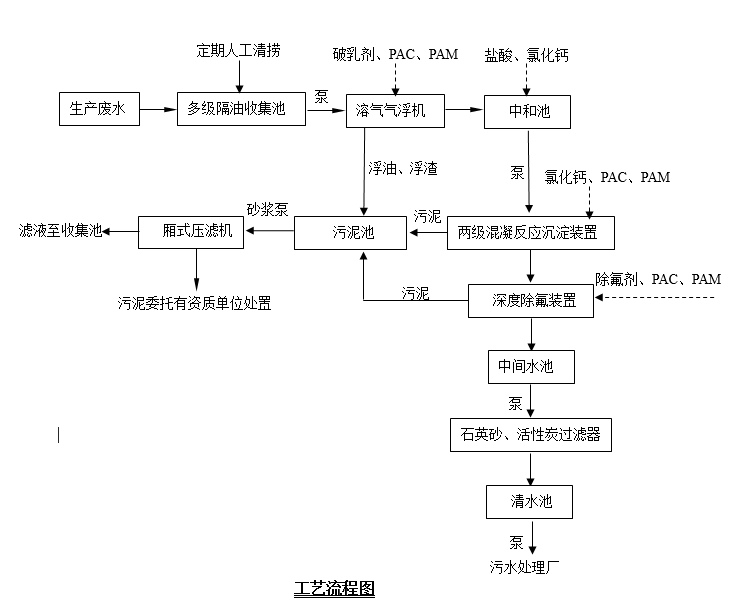

4.1、工藝流程圖

4.2、工藝說明

生產廢水通過多級隔油收集池收集，均勻均質，便于后續處理，廢水經提升泵提升至溶氣氣浮機，通過投加破乳劑、絮凝劑PAC及助凝劑PAM，去除水中COD、懸浮物及石油類等污染物，氣浮出水至中和池，池內投加鹽酸調節pH及氯化鈣混合均勻后提升至兩級混凝反應沉淀裝置，通過向反應池內投加氯化鈣、PAC及PAM助凝劑，加速沉淀廢水中懸浮物、氟化物，沉淀出水自流至后續深度除氟裝置，設施出水提升至石英砂、活性炭過濾器進一步過濾處理，保證出水達標后外排

系統產生的污泥主要來自廢水溶氣氣浮機、混凝反應沉淀裝置、深度除氟裝置，通過排泥系統排至污泥池，壓濾機壓濾后的污泥定期委托有資質單位處置。

五、主要處理構筑物及設備

5.1、隔油收集池

作用：收集車間生產時產生的清洗廢水，主要為堿洗排水、一次、二次水洗排水、預熱排水，通過隔油收集池除油，定期機械及人工清撈，保證后續處理系統的正常運行及有效減輕其處理負荷。

數  量：1座3格

尺  寸：3.0x2.5x3.3m（單格），鋼砼結構，半地下式，玻璃鋼防腐

設備及參數：

◇不銹鋼潛污泵：32WQD5-7-0.37，數量2臺

流量：Q=5m3/h，揚程7m，N=0.37KW

◇毛氈帶撇油機：2臺

◇轉子流量計：數量1個

◇浮球液位控制系統：數量1套

5.2、溶氣氣浮機

作用：通過向溶氣氣浮機中投加破乳劑、絮凝劑PAC、助凝劑PAM，去除水中COD、懸浮物及石油類等污染物，氣浮出水至中和池。

數  量：1座

設備處理水量為每小時2.5-4.0m3/h

尺 寸：L×B×H=1.5m×4.0m×2.1m，其中前置混凝反應區1、2尺寸0.75mx0.75mx2.1m（每格），地上式，碳鋼防腐，配套操作平臺

設備及參數：

◇ 配套刮渣機1臺，溶氣泵1臺，溶氣罐及空壓機一套

◇反應區槳式攪拌機：2臺，BLD10-11-0.75，碳鋼防腐，轉速52r/min

◇ 破乳劑加藥設備：1套（含計量泵，攪拌機及PE材質加藥箱）

其中溶藥桶：數量1個，V=300L，PE材質

計量泵：數量1臺，Q=85L/h，N=60w

攪拌機：數量1臺， N=0.55kw

◇ PAC加藥設備：1套（含計量泵，攪拌機及PE材質加藥箱）

其中溶藥桶：數量1個，V=300L，PE材質

計量泵：數量1臺，Q=85L/h，N=60w

攪拌機：數量1臺， N=0.55kw

◇ PAM加藥設備：1套（含計量泵，攪拌機及PE材質加藥箱）

其中溶藥桶：數量1個，V=300L，PE材質

計量泵：數量1臺，Q=85L/h，N=60w

攪拌機：數量1臺， N=0.55kw

5.3、中和池

作用：作為酸堿中和用池及氯化鈣投加池，對氣浮出水進行預處理，便于后續混凝反應沉淀處理。

數  量：1座

尺  寸：3.0x5.0x3.3m，鋼砼結構，半地下式，玻璃鋼防腐

設備及參數：

◇不銹鋼潛污泵：WQD8-10-0.75，數量2臺

流量：Q=8m3/h，揚程10m，N=0.75KW

◇轉子流量計：數量1個

◇穿孔攪拌裝置：1套，pvc材質，包含不銹鋼支架

◇回轉風機：1臺，風量0.61m3/min，風壓0.4kgf/cm2，功率0.75kw

◇HCL加藥設備：1套

其中溶藥桶：數量1個，V=500L，PE材質

5.4、兩級混凝反應沉淀裝置

作用：通過向混凝反應沉淀裝置中投加氯化鈣、PAC及PAM助凝劑，將廢水中懸浮物、氟化物及雜質去除，最終沉淀出水再經后續深度除氟裝置再處理。

數  量：2座

一級混凝反應沉淀裝置尺寸：L×B×H=2.0m×3.5m×4.0m，其中前置混凝反應區1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃鋼防腐，6mm厚

二級混凝反應沉淀裝置尺寸：L×B×H=2.0m×3.5m×3.5m，其中前置混凝反應區1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃鋼防腐，6mm厚

設備及參數：

◇反應區槳式攪拌機：4臺，JBJ-400，N=1.1KW，水下部件碳鋼襯塑防腐，水上碳鋼防腐，轉速52r/min

◇氯化鈣加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量2臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇PAC加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量2臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇PAM加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量2臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇中心筒：2套，碳鋼防腐

◇出水堰：2套，碳鋼防腐

◇管道排泥泵：GW10-10-0.75，2臺

5.5、深度除氟裝置

作用：通過向深度除氟裝置中投加除氟劑、PAC及PAM助凝劑，進一步去除廢水中氟化物的含量。

數  量：1座

深度除氟裝置尺寸：L×B×H=2.0m×3.5m×3.0m，其中前置混凝反應區1、2尺寸1.0mx1.0mx2.5m（每格），地上式，玻璃鋼防腐，6mm厚

設備及參數：

◇反應區槳式攪拌機：2臺，JBJ-400，N=1.1KW，水下部件碳鋼襯塑防腐，水上碳鋼防腐，轉速52r/min

◇除氟劑加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量1臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇PAC加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量1臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇PAM加藥設備：1套（含計量泵，攪拌機及PE材質儲藥箱）

儲藥箱：數量1套，V=500L

計量泵：數量1臺，Q=100L/H，N=90W

攪拌機：數量1臺， N=0.75kw

◇中心筒：1套，碳鋼防腐

◇出水堰：1套，碳鋼防腐

◇管道排泥泵：GW10-10-0.75，1臺

5.6、中間水池

作用：收集經深度除氟裝置處理后廢水，便于后續進一步的過濾處理。

數  量：1座

尺  寸：3.0x3.0x3.3m，鋼砼結構，半地下式

設備及參數：

◇潛污泵：WQ8-10-0.75，數量2臺

流量：Q=8.0m3/h，揚程10m，N=0.75KW

◇浮球液位控制系統：1套

5.7、石英砂、活性炭過濾器

設備及參數：

◇石英砂過濾器：1套，尺寸?0.8x2.2m，碳鋼材質

◇活性炭過濾器：1套，尺寸?0.8x2.2m，碳鋼材質

◇過濾濾料：1批，石英砂、活性炭濾料

◇反沖洗泵：2臺，流量：Q=15.0m3/h，揚程22m，N=2.2KW

5.8、清水池

儲存經石英砂、活性炭過濾器處理后廢水，外排至天長市楊村鎮污水處理廠。

數  量：1座

尺  寸：3.0x3.0x3.3m，鋼砼結構，半地下式

5.9、污泥池

作用：溶氣氣浮機、混凝反應沉淀裝置、深度除氟裝置產生的污泥儲存在污泥池中進行濃縮和進一步的沉淀，濃縮后的污泥通過砂漿泵送至壓濾機進行壓濾，干化后污泥委托有資質單位外運處置。

設計參數：

數  量：1座

尺  寸：3.0m×4.0m×3.3m，鋼砼結構，半地下式

設備及參數

◇引水罐：1套，碳鋼防腐

◇砂漿泵：數量：1臺，流量12.5 m3/h，揚程50m，功率7.5kw

◇廂式壓濾機：1臺，XMY50/800-30U，N=1.5kw

◇電氣控制系統：1套

六、工程投資估算

6.1、土建構筑物清單（業主自建）

6.2、設備清單及投資預算

單位：萬元人民幣

說明：本表設備型號僅供參考，為保持對工藝設備的持續改進，設計單位保留對部分設備的規格型號進行變更的權利，以利于工程設施的更有效運轉。在保持污水水池總有效容積不變的情況下，水池外形尺寸可根據現場情況作適當變化。

水池具體尺寸與設備規格型號在簽訂正式設計合同或工程承包合同后提供。

管道閥門僅限于本處理設施邊界0.5m范圍內。進水由建設單位將污水管網接至本處理設施邊界，出水自出水泵出口開始由建設單位將管網鋪設至指定地點。

供電電源（進線）由建設單位接至污水處理站設備間電氣控制柜進線端。
